SMMA 美国努发克 NAS21_价格/物性/图片

SMMA（共聚物）NAS30、NAS21、NAS90、NAS36（应用范围：医疗用品，化妆品包装，文仪用具，装饰礼品，高级日用品等）热稳定性较佳，可利用的再生料多可达100％。比重较轻，生产同等数量制品可以比其它透明塑料减省用料多达20％。（在大多数情况下）无须进行干燥处理，减少用电成本，提高生产效能。成型周期较快，多可缩短50％的时间，因而提高机器利用率。注塑加工温度较低，多可降低摄氏65度（华氏150度），因而降低用电成本。注塑加工容易，减少操作人员培训，制品成品率高，能有效控制生产成本。折射率比PMMA高，令制成品具有的晶莹度。耐化学性好，特别是耐酒精性极好。流动性高，特别适合厚件和大体积制件。成型后较少回缩，可减少再加工。色泽透明，配色容易，配色时色母用量少。使用通用注塑机和锣杆，减少设备投资。制成品可作真空电镀、印刷等装饰。不具腐蚀性或磨损性，因而降低机具磨损。所需的夹紧力较低，多可降低20％，可降低加工成本。制品经伽玛射线或环氧乙烷消毒后维持良好颜色和物性。

NAS21_1@凡科快图.jpg/

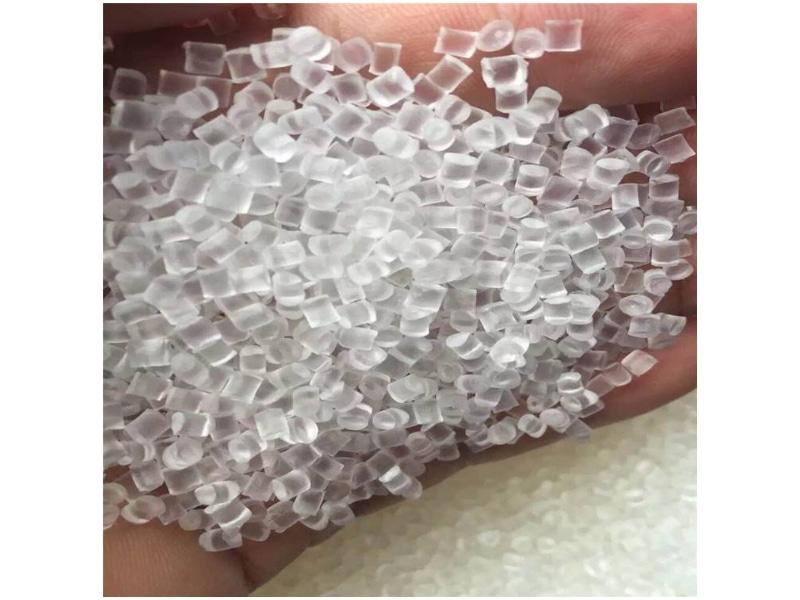

SMMA 美国努发克 NAS21产品描述：

NAS?21是一种苯乙烯丙烯酸共聚物，可用于各种需要坚固，坚硬的水透明塑料树脂并具有出色热稳定性的应用。

SMMA 美国努发克 NAS21特征

晶莹剔透

低密度

易于加工

伽玛和ETO可消毒

符合针对VI类塑料的USP XXIII规范

UL 94 HB认证

NAS21_3@凡科快图.jpg/

SMMA 美国努发克 NAS21应用领域

购买点显示

可重复使用的饮料

医疗设备

玩具

办公配件

家电类

SMMA 美国努发克 NAS21产品性能参数

物理性能	额定值	单位制	测试方法
密度 / 比重	1.08	g/cm3	ASTM D792, ISO 1183
熔流率（熔体流动速率） (200°C/5.0 kg)	1.9	g/10 min	ASTM D1238
熔融体积流量（MVR） (220°C/10.0 kg)	24	cm3/10min	ISO 1133
收缩率
流动	0.20 到 0.60	%	ASTM D955
--	0.20 到 0.60	%	ISO 294-4
吸水率
饱和, 23°C	0.10	%	ASTM D570
平衡, 23°C, 50% RH	0.10	%	ISO 62
硬度	额定值	单位制	测试方法
洛氏硬度 (M 级)	70		ASTM D785
球压硬度	168	MPa	ISO 2039-1

机械性能	额定值	单位制	测试方法
拉伸模量
--	3240	MPa	ASTM D638
--	3300	MPa	ISO 527-2
抗张强度
屈服, 23°C	57.9	MPa	ASTM D638
屈服, 23°C	60.0	MPa	ISO 527-2
伸长率
断裂	2.1	%	ASTM D638
断裂, 23°C	2.5	%	ISO 527-2
弯曲模量
23°C	3100	MPa	ASTM D790
23°C	3400	MPa	ISO 178
弯曲强度
23°C	97.2	MPa	ASTM D790
23°C	100	MPa	ISO 178
冲击性能	额定值	单位制	测试方法
简支梁缺口冲击强度 (23°C)	1.5	kJ/m2	ISO 179
简支梁无缺口冲击强度 (23°C)	12	kJ/m2	ISO 179
悬壁梁缺口冲击强度
23°C	21	J/m	ASTM D256
23°C	2.5	kJ/m2	ISO 180/A
无缺口伊佐德冲击强度	12	kJ/m2	ISO 180

热性能	额定值	单位制	测试方法
热变形温度
0.45 MPa, 未退火	90.0	°C	ISO 75-2/B
1.8 MPa, 退火 3	80.0	°C	ISO 75-2/A
维卡软化温度
--	106	°C	ASTM D1525 4
--	98.0	°C	ISO 306/B50
最高使用温度	260	°C

可燃性	额定值		测试方法
UL 阻燃等级	HB		UL 94

光学性能	额定值	单位制	测试方法
折射率 5	1.570		ASTM D542, ISO 489
透射率 (550 nm)	91.3	%	ASTM D1003
雾度	0.300	%	ASTM D1003

注射	额定值	单位制
干燥温度	80	°C
干燥时间	2.0	hr
料筒后部温度	180 到 210	°C
料筒中部温度	200 到 230	°C
料筒前部温度	210 到 240	°C
加工（熔体）温度	200 到 240	°C
模具温度	30 到 60	°C
注射速度	慢到中等
